Tiêu chuẩn lắp đặt đầu phun sprinkler 2026: Tổng hợp quy định, khoảng cách và vị trí lắp

Trong các hệ thống chữa cháy tự động bằng nước hoặc bọt, đầu phun sprinkler là bộ phận rất quan trọng: nó ảnh hưởng trực tiếp đến hiệu quả khi có đám cháy xảy ra. Việc lắp đặt đầu phun sprinkler không đúng tiêu chuẩn có thể dẫn tới sự cố: phòng cháy không kịp, nước phun không đủ, hay thậm chí kích hoạt sai. Vì vậy, hiểu rõ tiêu chuẩn lắp đặt đầu phun sprinkler là điều bắt buộc cho nhà thiết kế, đơn vị thi công và chủ đầu tư để đảm bảo hệ thống hoạt động đúng, an toàn và đúng quy định pháp luật.

Giới thiệu về đầu phun sprinkler và tầm quan trọng của tiêu chuẩn

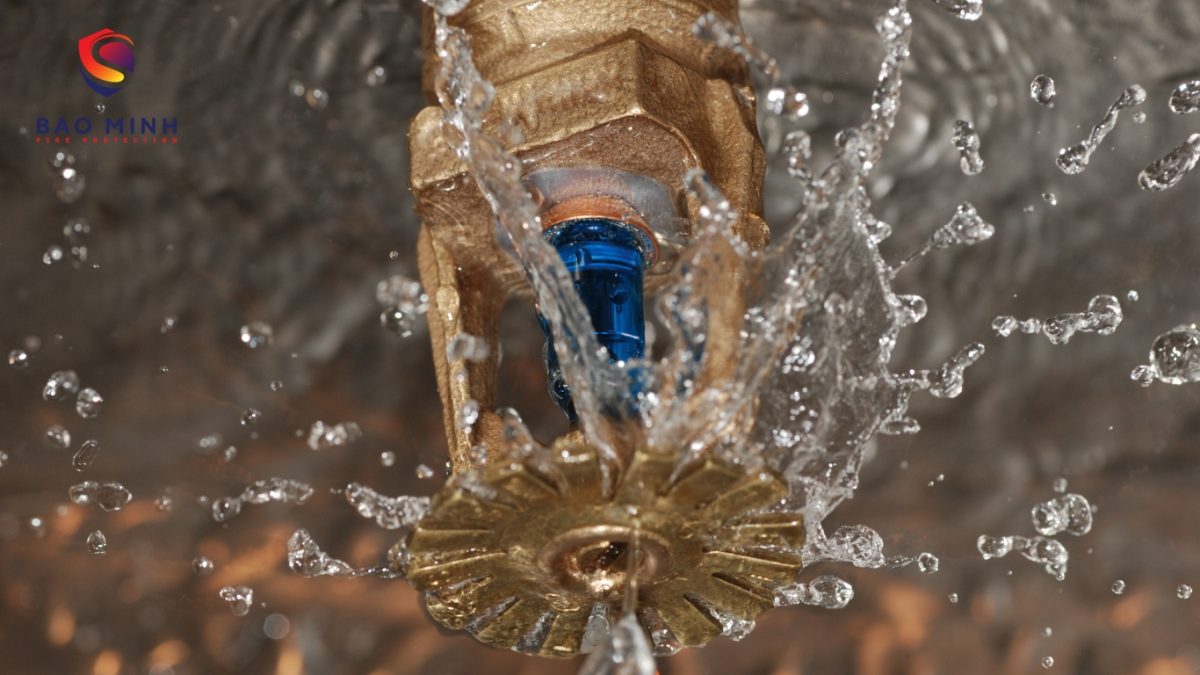

Trong hệ thống chữa cháy tự động, đầu phun sprinkler là thiết bị trực tiếp phun nước hoặc bọt dập lửa khi có hỏa hoạn. Hoạt động của sprinkler phụ thuộc vào nhiệt độ môi trường: khi đạt đến ngưỡng nhất định, bộ cảm ứng nhiệt (thường là ống thủy tinh chứa dung dịch) sẽ vỡ, kích hoạt dòng nước phun ra.

Tuy nhiên, chỉ cần một sai sót nhỏ trong quá trình thi công như lắp đặt sai vị trí, sai khoảng cách hay lựa chọn loại đầu phun không phù hợp, toàn bộ hệ thống có thể trở nên vô dụng. Đó là lý do tại sao việc nắm vững tiêu chuẩn lắp đặt đầu phun sprinkler là bắt buộc, không chỉ để đáp ứng pháp luật mà còn để bảo vệ tính mạng và tài sản.

Lợi ích khi tuân thủ tiêu chuẩn lắp đặt đầu phun sprinkler

• Đảm bảo an toàn tính mạng và tài sản.
• Giúp công trình được nghiệm thu PCCC đúng quy định.
• Tăng hiệu quả dập cháy, giảm rủi ro kích hoạt sai.
• Tiết kiệm chi phí bảo trì và vận hành dài hạn.

Có thể nói, tiêu chuẩn này chính là “kim chỉ nam” giúp chủ đầu tư, kỹ sư và đơn vị thi công đảm bảo hệ thống PCCC vận hành hiệu quả khi cần.

Cơ sở pháp lý & tiêu chuẩn áp dụng

Đầu phun sprinkler là thiết bị nằm trong hệ thống chữa cháy tự động, vì vậy việc thiết kế và lắp đặt phải tuân thủ nghiêm ngặt các quy định pháp luật cũng như tiêu chuẩn kỹ thuật. Hiện nay, có hai nhóm tiêu chuẩn chính cần tham khảo: tiêu chuẩn quốc gia Việt Nam và tiêu chuẩn quốc tế.

Tiêu chuẩn quốc gia Việt Nam

• TCVN 7336:2021 – Phòng cháy và chữa cháy – Hệ thống chữa cháy tự động bằng nước, bọt – Yêu cầu thiết kế và lắp đặt. Đây là tiêu chuẩn quan trọng nhất, đưa ra các nguyên tắc chung về lựa chọn hệ thống, phương pháp chữa cháy, chức năng báo cháy đi kèm, thông số kỹ thuật của đầu phun và cách bố trí mạng đường ống.
• TCVN 6305-1:2007 (ISO 6182-1:2004) – Tiêu chuẩn này quy định chi tiết đặc tính, yêu cầu kỹ thuật và phương pháp thử nghiệm cho từng loại đầu sprinkler. Đây là căn cứ quan trọng để đánh giá chất lượng thiết bị trước khi lắp đặt.
• Ngoài ra còn có TCVN 6305-2, TCVN 6305-3…, đề cập đến các thành phần liên quan như van báo động, van khô, hệ thống ống khô và quy trình thử nghiệm. Những tiêu chuẩn này tuy phụ nhưng có ảnh hưởng trực tiếp đến việc bố trí và vận hành đầu phun sprinkler.

Tiêu chuẩn quốc tế & tài liệu tham khảo

• NFPA 13 (Hoa Kỳ): Đây là bộ tiêu chuẩn quốc tế nổi tiếng, hướng dẫn toàn diện về thiết kế, lắp đặt và bảo trì hệ thống sprinkler. Nhiều nước, trong đó có Việt Nam, thường tham khảo NFPA 13 khi áp dụng vào thực tế.
• ISO 6182 (các phần 1, 2, 3…): Đây là hệ tiêu chuẩn quốc tế tương đương với TCVN 6305 series, quy định về yêu cầu kỹ thuật, áp suất, lưu lượng, chỉ số nhạy nhiệt và phương pháp thử của đầu phun sprinkler.

Có thể thấy, việc nắm vững và áp dụng đồng bộ các tiêu chuẩn trên là điều bắt buộc, giúp hệ thống sprinkler vận hành hiệu quả, đồng thời đảm bảo công trình được cơ quan chức năng nghiệm thu về phòng cháy chữa cháy.

Các yếu tố kỹ thuật của đầu phun sprinkler

Để lắp đặt đúng cách và đảm bảo hiệu suất, các thông số kỹ thuật của đầu phun sprinkler phải được lựa chọn và kiểm tra theo tiêu chuẩn:

• Nhiệt độ kích hoạt (Activation temperature): đầu sprinkler phải được chọn phù hợp với nhiệt độ trần và vùng nguy cơ cháy. Có các loại với nhiệt độ thấp, trung bình, cao. Nếu nhiệt độ môi trường gần trần cao, cần chọn đầu phun với nhiệt độ kích hoạt cao hơn để tránh bật tự động do nóng
• Kiểu phun (Type of discharge): sprinkler hướng xuống (pendent), hướng lên (upright), hướng ngang hay kiểu nằm ngang, loại drencher… Các kiểu này ảnh hưởng tới cách nước phun, góc phủ trùm của đầu phun.
• Hệ số K (K-factor): xác định lưu lượng nước phun ra theo áp suất; phải tính toán thủy lực để đảm bảo đủ nước tới đầu phun khi kích hoạt.
• Thời gian phản ứng & chỉ số nhạy cảm nhiệt (Response Time Index – RTI): đầu phun phải có RTI phù hợp, không quá chậm để đảm bảo phản ứng kịp thời với đám cháy.
• Vật liệu & bảo vệ chống ăn mòn: nếu môi trường có độ ẩm cao, hóa chất, mùi muối… đầu phun cần được phủ lớp chống ăn mòn hoặc sử dụng loại chịu mài mòn, chống rỉ.

Tiêu chuẩn lắp đặt đầu phun sprinkler: Vị trí & Khoảng cách

Trong thiết kế hệ thống chữa cháy tự động, việc bố trí đầu phun sprinkler đóng vai trò quyết định đến hiệu quả dập lửa. Nếu đầu phun đặt không đúng tiêu chuẩn, vùng phun sẽ không bao phủ toàn bộ khu vực cần bảo vệ, dẫn đến hệ thống hoạt động kém hiệu quả. Do đó, tiêu chuẩn lắp đặt đầu phun sprinkler về vị trí và khoảng cách cần được tuân thủ nghiêm ngặt.

Khoảng cách giữa các đầu phun sprinkler

• Khoảng cách tối đa giữa hai đầu phun: Theo TCVN 7336:2021, trong điều kiện thông thường, khoảng cách giữa các đầu phun không được vượt quá 4 mét khi lắp đặt trong hệ thống ống ướt. Điều này nhằm đảm bảo khi một đầu phun hoạt động, vùng nước phủ sẽ giao nhau với đầu phun lân cận, không để sót vùng khô.
• Khoảng cách từ đầu phun tới tường: Đầu phun không nên đặt quá sát hoặc quá xa tường. Khoảng cách chuẩn thường từ 1,8m đến 2,4m (tùy loại đầu phun và không gian). Đây là mức hợp lý để nước phun có thể lan tỏa đều, bao phủ sát tường mà không bị thiếu hụt.
• Trường hợp khu vực tường dễ cháy: Nếu gần các vật liệu dễ bắt lửa như gỗ, giấy, vải… thì khoảng cách từ đầu phun đến tường nên giảm xuống, tối đa 1,2m. Như vậy, khi xảy ra hỏa hoạn tại sát tường, đầu phun sẽ kịp thời phun nước để khống chế đám cháy.

Có thể thấy, việc duy trì khoảng cách hợp lý không chỉ để đáp ứng tiêu chuẩn kỹ thuật mà còn trực tiếp quyết định khả năng dập lửa khi sự cố xảy ra.

Vị trí lắp đặt theo hướng & cao độ

• Đầu phun hướng xuống (Pendent sprinkler): Đây là loại phổ biến nhất, thường được lắp đặt dưới trần phẳng hoặc trần giả. Khi bố trí, cần đảm bảo có tấm định hướng để nước phun tỏa đều khắp khu vực bên dưới.

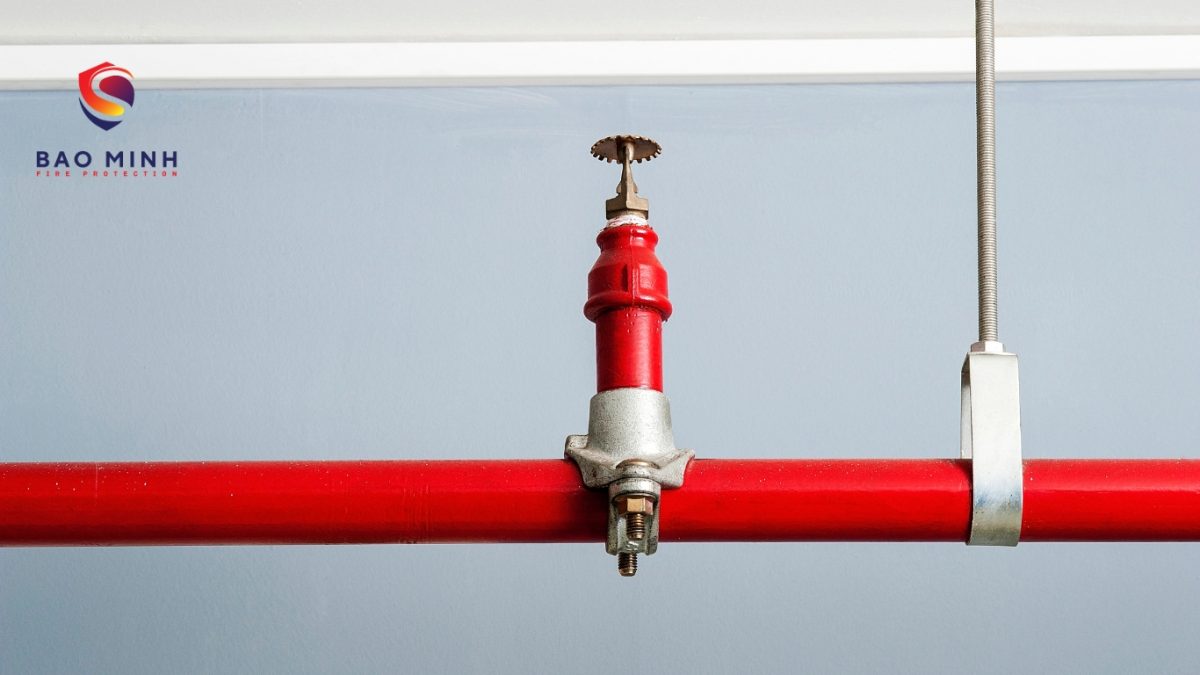

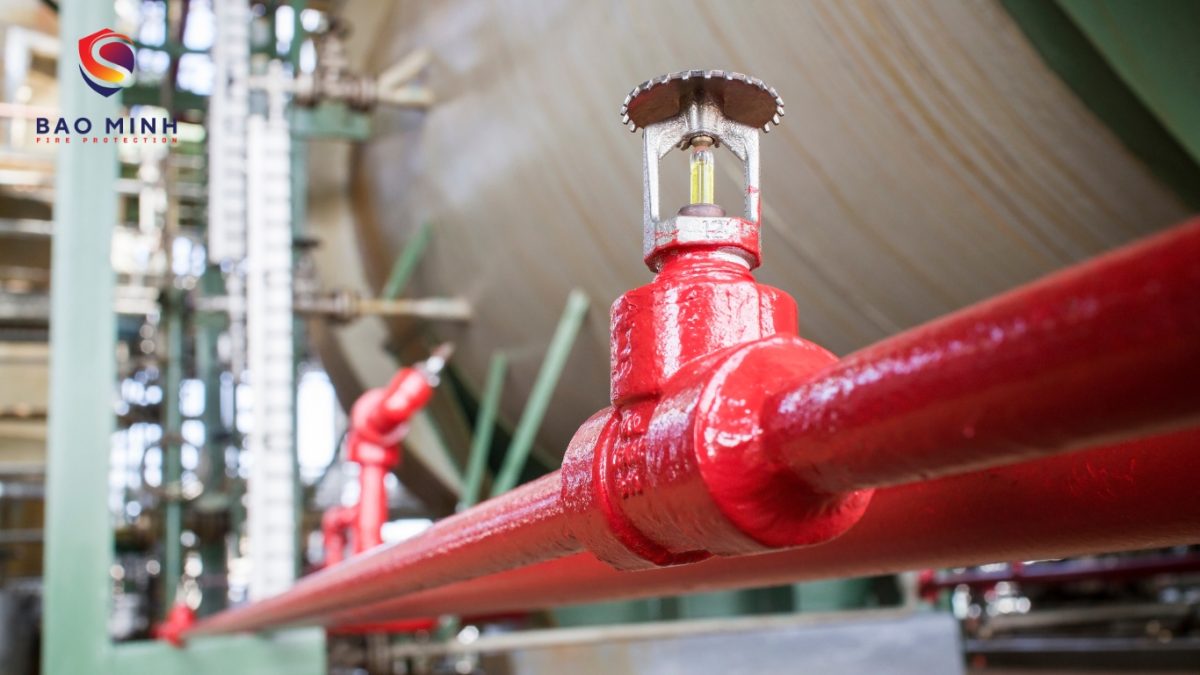

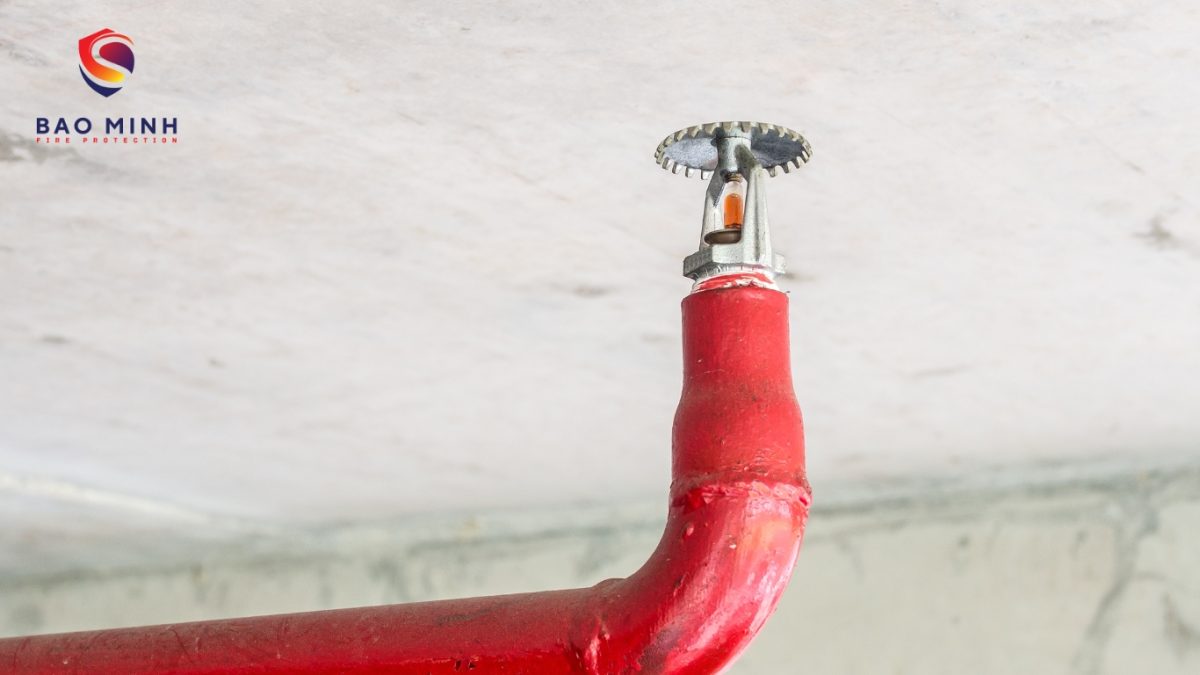

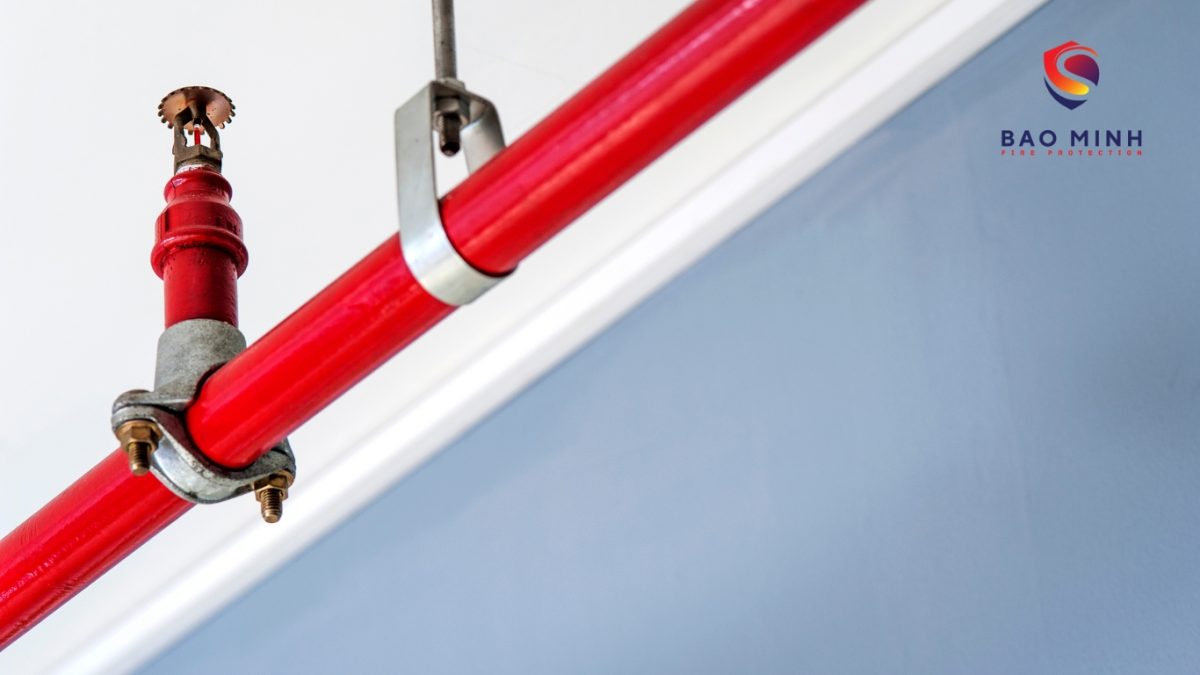

• Đầu phun hướng lên (Upright sprinkler): Thường áp dụng trong các không gian không có trần giả, nơi đường ống được lắp đặt lộ thiên hoặc có dầm chắn. Vị trí này giúp nước phun không bị cản trở bởi kết cấu công trình.
• Đầu phun ngang (Sidewall sprinkler): Dùng cho hành lang, phòng hẹp hoặc những nơi không thể lắp trên trần. Loại này phun nước theo hình quạt ngang, phủ đều khu vực sát tường.

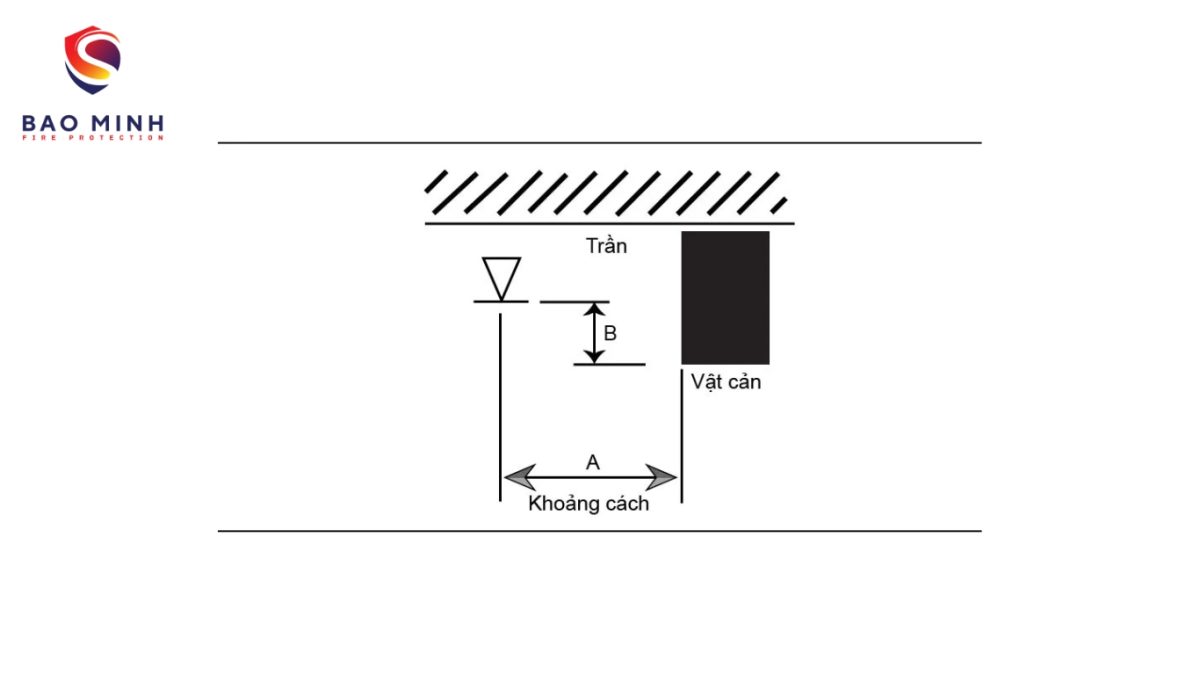

• Khoảng cách từ trần đến đầu phun: Đầu phun sprinkler cần được lắp cách trần một khoảng hợp lý để tránh bị che khuất hoặc cản trở tia phun. Trong trường hợp có trần giả, hệ thống chiếu sáng hoặc vật trang trí, khoảng cách lắp đặt được phép lệch không quá 20% so với tiêu chuẩn thiết kế. Nếu vượt quá giới hạn này, hiệu quả phun sẽ bị giảm rõ rệt.

Tùy theo đặc thù công trình (trần cao, có dầm, hành lang hẹp…), kỹ sư sẽ lựa chọn loại đầu phun phù hợp để đảm bảo phạm vi phun nước tối ưu.

Như vậy, tiêu chuẩn lắp đặt đầu phun sprinkler về khoảng cách và vị trí là yếu tố cốt lõi trong thiết kế hệ thống chữa cháy tự động. Việc bố trí đúng chuẩn không chỉ giúp đám cháy được dập tắt nhanh chóng mà còn đảm bảo công trình đạt nghiệm thu an toàn PCCC.

Tiêu chuẩn thiết kế hệ thống liên quan đến đầu phun sprinkler

Hiệu quả của hệ thống sprinkler không chỉ phụ thuộc vào từng đầu phun mà còn gắn liền với thiết kế tổng thể. Một hệ thống đạt chuẩn cần tuân thủ đầy đủ các quy định kỹ thuật sau:

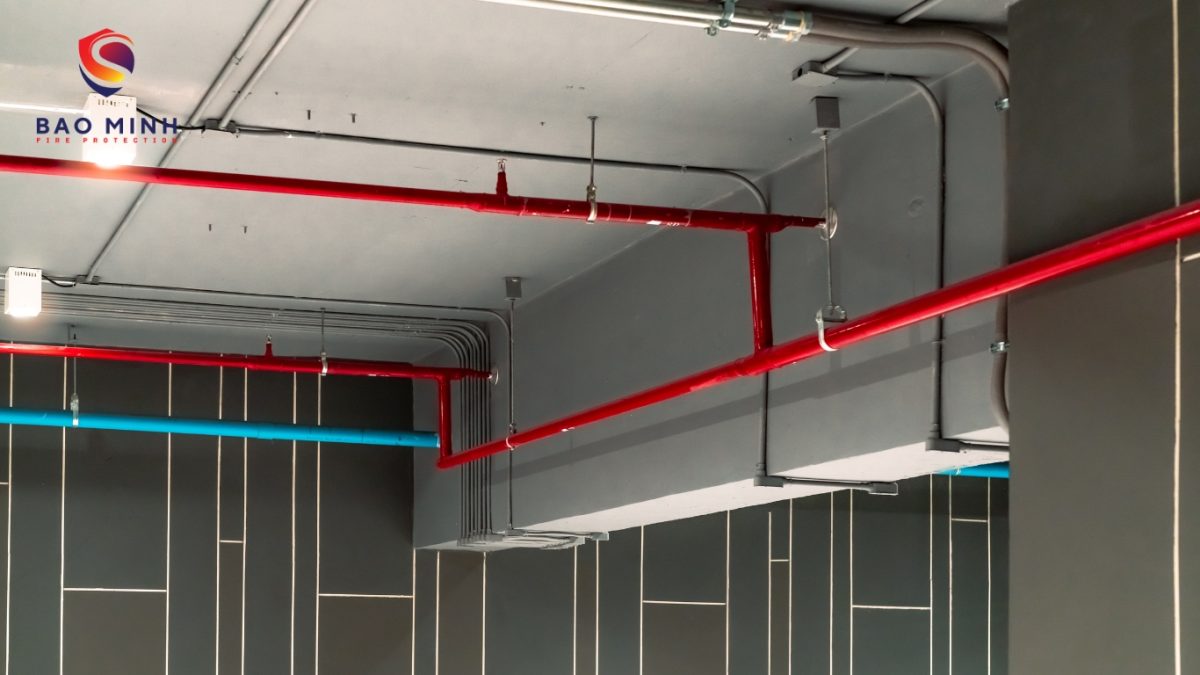

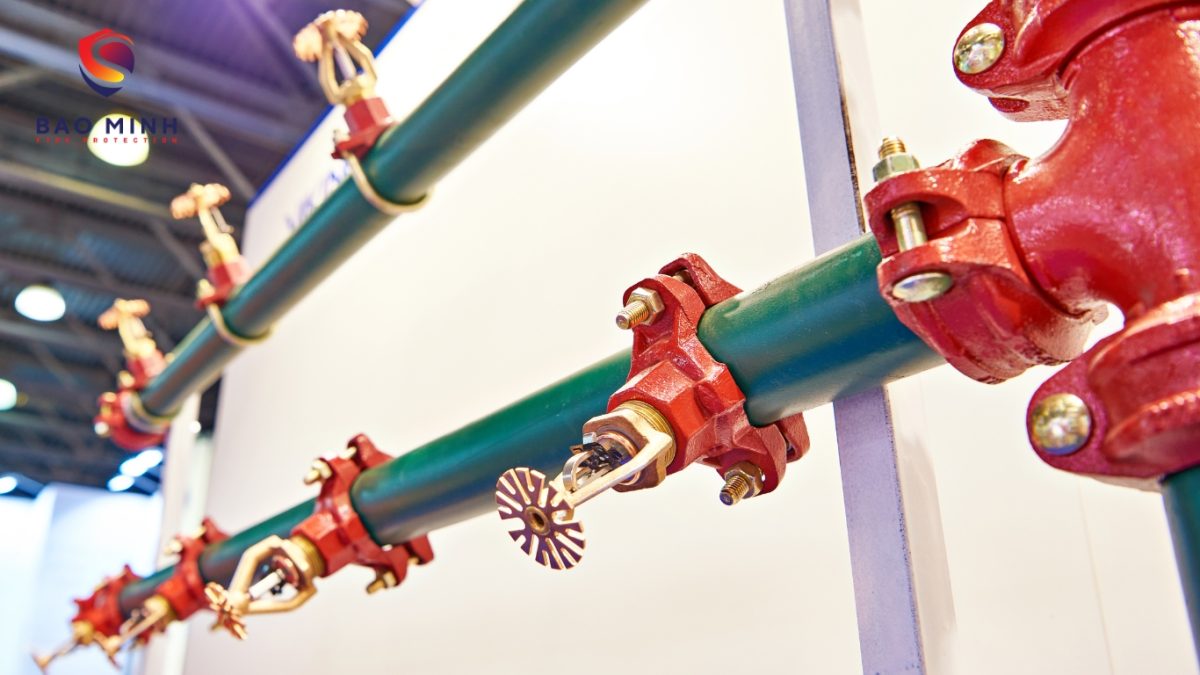

• Mạng đường ống: Có thể là ống ướt, ống khô hoặc drencher, lựa chọn dựa trên khí hậu và đặc điểm công trình.
• Tính toán thủy lực: Đảm bảo áp suất và lưu lượng nước luôn đạt chuẩn tại từng đầu phun.
• Van điều khiển & van báo động: Bố trí thuận tiện để kiểm tra và vận hành.
• Yêu cầu chịu lửa: Khu vực đặt van, hộp van và đường ống chính phải đạt cấp chịu lửa quy định.

Những yếu tố này đều nằm trong tiêu chuẩn lắp đặt đầu phun sprinkler, giúp hệ thống hoạt động bền vững và an toàn.

Quy trình thi công & kiểm tra theo tiêu chuẩn lắp đặt đầu phun sprinkler

Để hệ thống chữa cháy tự động hoạt động đúng thiết kế và được nghiệm thu PCCC, việc thi công và kiểm tra phải tuân thủ chặt chẽ tiêu chuẩn lắp đặt đầu phun sprinkler. Một quy trình chuẩn thường bao gồm các bước sau:

Lựa chọn thiết bị phù hợp

Tất cả đầu phun phải đúng chủng loại, đúng mã theo hồ sơ thiết kế đã được phê duyệt. Việc chọn sai loại có thể khiến hệ thống không đạt yêu cầu về lưu lượng, nhiệt độ kích hoạt hoặc phạm vi phun.

Bảo quản trước khi lắp đặt

Đầu phun sprinkler cần được lưu giữ trong bao bì gốc, tránh ánh nắng trực tiếp, nơi có nhiệt độ cao hoặc dễ va đập. Bất kỳ hư hại nhỏ nào ở bộ phận cảm ứng nhiệt cũng có thể khiến đầu phun mất tác dụng.

Thi công đúng kỹ thuật

Khi lắp đặt, cần dùng dụng cụ chuyên dụng để siết ren vừa đủ lực, không làm biến dạng ren ống. Tuyệt đối không sơn phủ hoặc che chắn lên bóng thủy tinh cảm ứng nhiệt của đầu phun, vì sẽ ảnh hưởng đến khả năng kích hoạt.

Kiểm tra và vận hành thử

Sau khi lắp đặt xong, hệ thống cần được test áp lực và kiểm tra vùng phun để đảm bảo nước ra đều, không rò rỉ và không bị che khuất. Đây là bước bắt buộc trước khi nghiệm thu.

Bảo trì định kỳ

Trong quá trình sử dụng, cần thay thế ngay những đầu phun hỏng hoặc đã kích hoạt. Đồng thời, kiểm tra định kỳ lưới lọc, đường ống và áp lực nước để đảm bảo toàn bộ hệ thống luôn trong trạng thái sẵn sàng hoạt động.

Nếu bỏ qua hoặc làm sai quy trình này, hệ thống rất dễ không đạt nghiệm thu PCCC và tiềm ẩn nguy cơ không hoạt động khi xảy ra hỏa hoạn.

Những điểm mới cần lưu ý trong TCVN 7336:2021 về tiêu chuẩn lắp đặt đầu phun sprinkler

So với các phiên bản trước, TCVN 7336:2021 đã có nhiều cập nhật quan trọng nhằm nâng cao hiệu quả phòng cháy chữa cháy. Khi thiết kế và thi công, kỹ sư cần đặc biệt chú ý những điểm sau:

Hệ thống chữa cháy kết hợp chức năng báo cháy

Khác với các phiên bản cũ, tiêu chuẩn mới yêu cầu nhiều hệ thống chữa cháy tự động không chỉ dập lửa mà còn tích hợp chức năng báo cháy. Điều này giúp phát hiện sớm sự cố và cảnh báo kịp thời cho người sử dụng tòa nhà, tăng tính an toàn tổng thể.

Bổ sung hệ thống Sprinkler-Drencher điền khí

Một điểm mới đáng chú ý là quy định về Sprinkler-Drencher điền khí. Loại hệ thống này được ứng dụng trong các môi trường có nguy cơ cao xảy ra báo cháy giả hoặc có khả năng rò rỉ trong đường ống. Nhờ cơ chế kiểm soát bằng khí, hệ thống sẽ hạn chế việc kích hoạt sai, đồng thời tăng tính ổn định khi vận hành.

Làm rõ quy định về khoảng cách và độ lệch lắp đặt

Tiêu chuẩn mới cũng cụ thể hóa hơn các yêu cầu về khoảng cách và vị trí đầu phun sprinkler:

• Nếu công trình có trần giả hoặc vật chắn, đầu phun vẫn phải bố trí sao cho vùng phun phủ đều.
• Mức độ dịch chuyển hoặc sai lệch vị trí so với thiết kế chỉ được phép tối đa 20%, nhằm tránh việc nước phun không bao trùm toàn bộ khu vực cần bảo vệ.

Nhìn chung, những cập nhật trong TCVN 7336:2021 giúp tiêu chuẩn lắp đặt đầu phun sprinkler trở nên chặt chẽ và thực tế hơn, phù hợp với nhiều loại công trình hiện đại.

Tiêu chuẩn lắp đặt đầu phun sprinkler không chỉ dừng ở những quy định kỹ thuật mà còn là nền tảng quan trọng để đảm bảo an toàn phòng cháy chữa cháy cho mọi công trình. Từ việc chọn loại đầu phun, tính toán khoảng cách, hướng lắp, đến hệ thống ống dẫn và quy trình thi công – tất cả đều cần tuân thủ nghiêm ngặt theo TCVN và NFPA.
